Відеофіксація на судні: як документувати стан вантажу, огляди і ремонт у рейсі для страховика та фрахтувальника
21.10.2026 - 11:30
Відеофіксація на судні комплектом Canon EOS R6 Mark III формує офіційний реєстр технічного стану кришок трюмів та вантажу з прив’язкою до непорушних метаданих EXIF. Морські перевезення генеральних і навалювальних партій супроводжуються постійним ризиком стивідорних пошкоджень або претензій з боку вантажовласників. Екіпаж веде протокольний запис кожного рейсу. Зафіксований стан комінгсів люків, ллял та кріплення вантажу визначає результат розбору морського протесту в арбітражі LMAA.
Сучасна судова практика розглядає побутові зйомки на смартфони як матеріал із сумнівною достовірністю через стиснення файлів і брак каліброваної оптики. Для клубів взаємного страхування потрібні вихідні файли без внутрішньокамерних спотворень.
Юридичні вимоги морського арбітражу та клубів страхування до первинних відеодоказів
Міжнародні клуби взаємного страхування P&I висувають суворі процесуальні вимоги до матеріалів, які судно надає для відхилення претензій фрахтувальників щодо пошкодження вантажу або порушення умов чартеру. Первинний відеозапис огляду трюму, палубного обладнання чи аварійного ремонту валолінії повинен виконуватися виключно єдиним безперервним планом без жодних монтажних склейок від суднового годинника до виявленого дефекту. Переривання зйомки сприймається арбітражем як спроба приховати реальні причини аварії.
Судновий журнал фіксує точний час інциденту за всесвітнім координованим часом UTC, тому камера зобов’язана синхронізувати внутрішній таймкод без накопичення секундної похибки. Будь-яке розходження між записом у вахтовому журналі та метаданими відеофайлу стає підставою для заперечення автентичності звіту судновим сюрвеєром. Це руйнує ланцюжок доказів.
Пересилання матеріалів через мобільні месенджери категорично забороняється через автоматичне стиснення файлів та безповоротне знищення службових полів EXIF. Сервери месенджерів видаляють інформацію про дату, час, модель сенсора та параметри експозиції, перетворюючи знімок на знеособлену ілюстрацію без юридичного статусу. Оригінальні файли передаються страховому експерту у вихідному вигляді безпосередньо з фізичних носіїв інформації.
Фотографічна фіксація тріщин перебірок, деформацій шпангоутів або прогинів металоконструкцій вимагає обов’язкової присутності в кадрі сертифікованої мірної шкали або калібрувального клина. Ширококутна судова оптика здатна візуально зменшувати масштаб вм’ятини чи спотворювати перспективу внутрішнього об’єму трюму. Будь-які монтажні склейки автоматично позбавляють відеозапис статусу незалежного судового доказу.
Польові випробування знімальних систем у замкнених трюмах і на відкритій палубі
Суднове середовище характеризується поєднанням низькочастотної вібрації дизельної установки, високої вологості до 85% та різких перепадів освітленості між палубою і глибиною вантажного трюму. Оптичні характеристики та стійкість вузлів трьох профільних приладів визначають їхню придатність для суднової служби.
| Параметр | Canon EOS R6 Mark III + RF 24-105mm f/4 L IS | FUJIFILM X-T50 (body) | DJI Osmo Pocket 4 Creator Combo |
|---|---|---|---|
| Клас та призначення | Повнокадрова гібридна репортажна камера важкого класу для палубних сюрвеїв та офіційних звітів | Компактна ультрависокороздільна APS-C камера для макроінспекцій дефектів металу та вузлів | Кишенькова камера на 3-осьовому стабілізаторі з радіомікрофоном для безперервних відеообходів |
| Тип сенсора | Повнокадровий (35.9 x 23.9 мм) CMOS | APS-C (23.5 x 15.7 мм) X-Trans CMOS 5 HR з BSI | 1-дюймовий CMOS сенсор зі світлосилою f/2.0 |
| Ефективна роздільна здатність | 32.5 Мп (6960 x 4640) | 40.2 Мп (7728 x 5152) | ~12 Мп оптична (до 37 Мп у режимі фотоінтерполяції) |
| Стабілізація зображення | Механічна 5-осьова матрична (IBIS) до 8.5 ступенів у поєднанні з оптичною IS об’єктива | Механічна 5-осьова матрична (IBIS) з ефективністю до 7.0 ступенів | Механічний 3-осьовий карданний підвіс (гімбал) з віброгасінням ±0.005° |
| Оптика та фокусна відстань | 24-105 мм оптичний зум, постійна світлосила f/4.0 | Змінна оптика байонета Fujifilm X (базовий еквівалент залежить від об’єктива, кроп-фактор 1.5x) | Фіксований об’єктив з еквівалентною фокусною відстанню 20 мм, світлосила f/2.0, цифровий зум до 4x |
| Захист від пилу та вологи | Магнієвий корпус із всепогодною герметизацією швів і байонета | Базовий захист без спеціалізованої герметизації корпусу (not weather sealed) | Відкритий рухомий механічний вузол підвісу, потребує транспортувального чохла |
| Носії даних | Подвійний слот: 1x CFexpress Type B (до 4.0) + 1x SD/SDHC/SDXC (UHS-II) | Один слот: 1x SD/SDHC/SDXC (UHS-II) | Вбудована пам’ять 107 ГБ (швидкість до 800 МБ/с) + слот microSD |
| Маса спорядженого приладу | 699 г (тушка з акумулятором і картою) + 700 г (об’єктив RF 24-105mm f/4 L) | 438 г (тушка з акумулятором і картою) | 190.5 г (камера на підвісі з ручкою) |
| Габарити корпусу | 138.4 x 98.4 x 88.4 мм | 123.8 x 84.0 x 48.8 мм | 144.2 x 44.4 x 33.5 мм |
| Автономність живлення | Акумулятор LP-E6P (16 Вт·год), до 510 кадрів за CIPA (до 620 в eco-режимі) | Акумулятор NP-W126S, до 305 кадрів за CIPA (до 390 в eco-режимі) | Вбудований акумулятор, до 240 хвилин відео (швидка зарядка 0-80% за 18 хвилин) |
| Максимальні формати відеозапису | 7K RAW до 60p (лише на CFexpress), 6.9K Open Gate до 30p, 4K до 60p з оверсемплінгом, 4K 120p, 10-біт 4:2:2 C-Log3 | 6.2K до 30p, 4K до 60p, 10-біт 4:2:2 F-Log2 | 4K до 60p (slow-mo до 4K 240p), 10-біт D-Log |
| Звуковий тракт | Вхід для мікрофона 3.5 мм TRS, вихід на навушники 3.5 мм | Вхід для мікрофона 3.5 мм TRS, аудіовихід через USB-C адаптер | 3 вбудовані мікрофони + бездротовий мікрофонний передавач DJI Mic у комплекті Creator Combo |
| Орієнтовна вартість в Україні | 162 050 грн — комплект з оптикою RF 24-105mm f/4 L IS | 61 000 грн — корпус (body) без об’єктива | від 24 899 до 29 900 грн — повний набір Creator Combo з радіомікрофоном |
Зіставлення технічних специфікацій показує різний інженерний розподіл функцій між представленими платформами під час щоденних інспекцій судна. Повнокадрова система Canon забезпечує високий динамічний діапазон для палубних зйомок на відкритому сонці та контролю глибоких тіней трюму. Її маса у спорядженому стані перевищує кілограм, що вимагає впевненого дворучного хвату під час штормової хитавиці.
Чи витримує повнокадровий сенсор контраст між палубою та трюмом?
Canon EOS R6 Mark III з об’єктивом RF 24-105mm f/4 L IS вирізняється апаратним дублюванням матеріалу на дві незалежні карти форматів CFexpress Type B та SD UHS-II. Така конфігурація дозволяє одночасно створювати недоторканий архів для капітанського сейфа та оперативну робочу копію для передачі портовому сюрвеєру.
Чи підходить компактний сенсор для мікроінспекцій зварних швів?

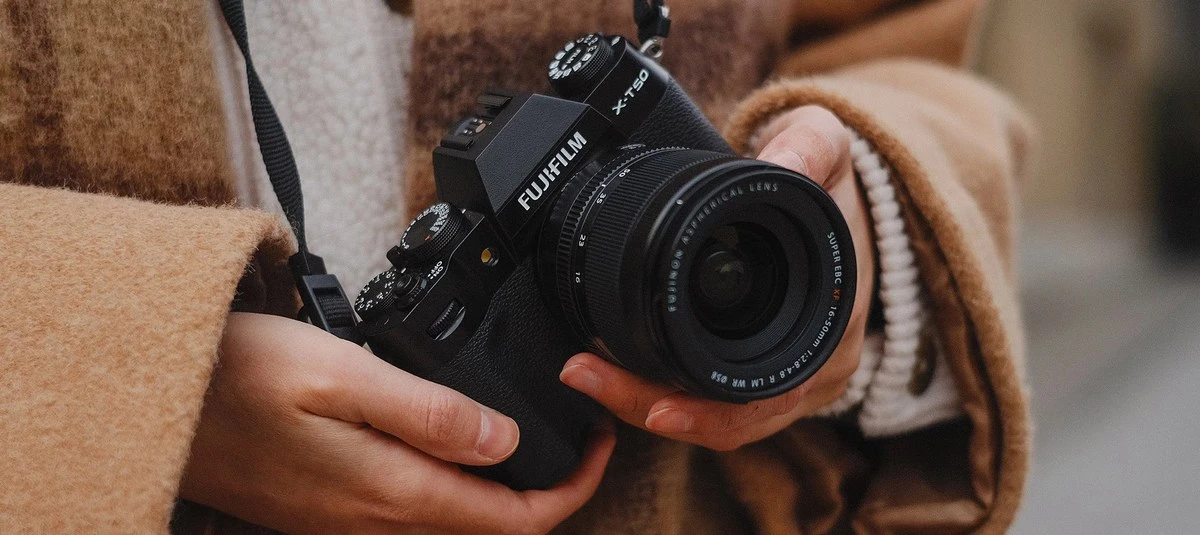

Сенсор камери FUJIFILM X-T50 на 40.2 Мп забезпечує високу деталізацію для фіксації мікротріщин металу, корозійних виразок та маркувальних штампів суднових вузлів. Матрична стабілізація компенсує до 7.0 ступенів тремтіння рук під час макрозйомки в обмеженому просторі суднового картера. Проте корпус камери позбавлений повноцінної всепогодної герметизації. Працювати на палубі під час шторму з нею небезпечно.
Тривісна механічна стабілізація кишенькового комплекту для безперервного проходу

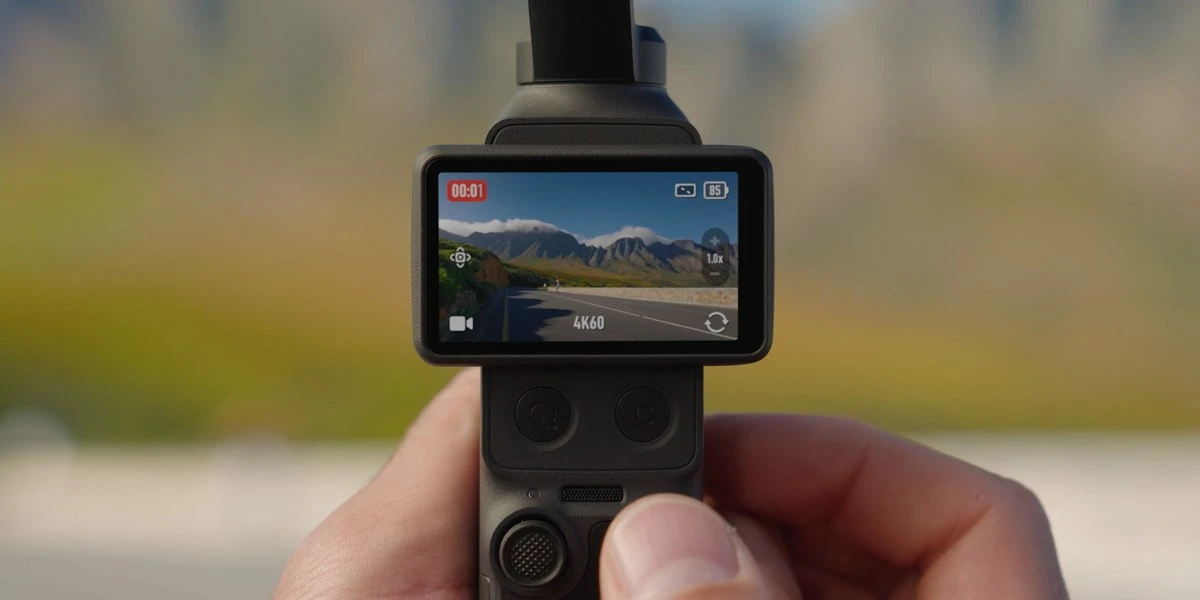

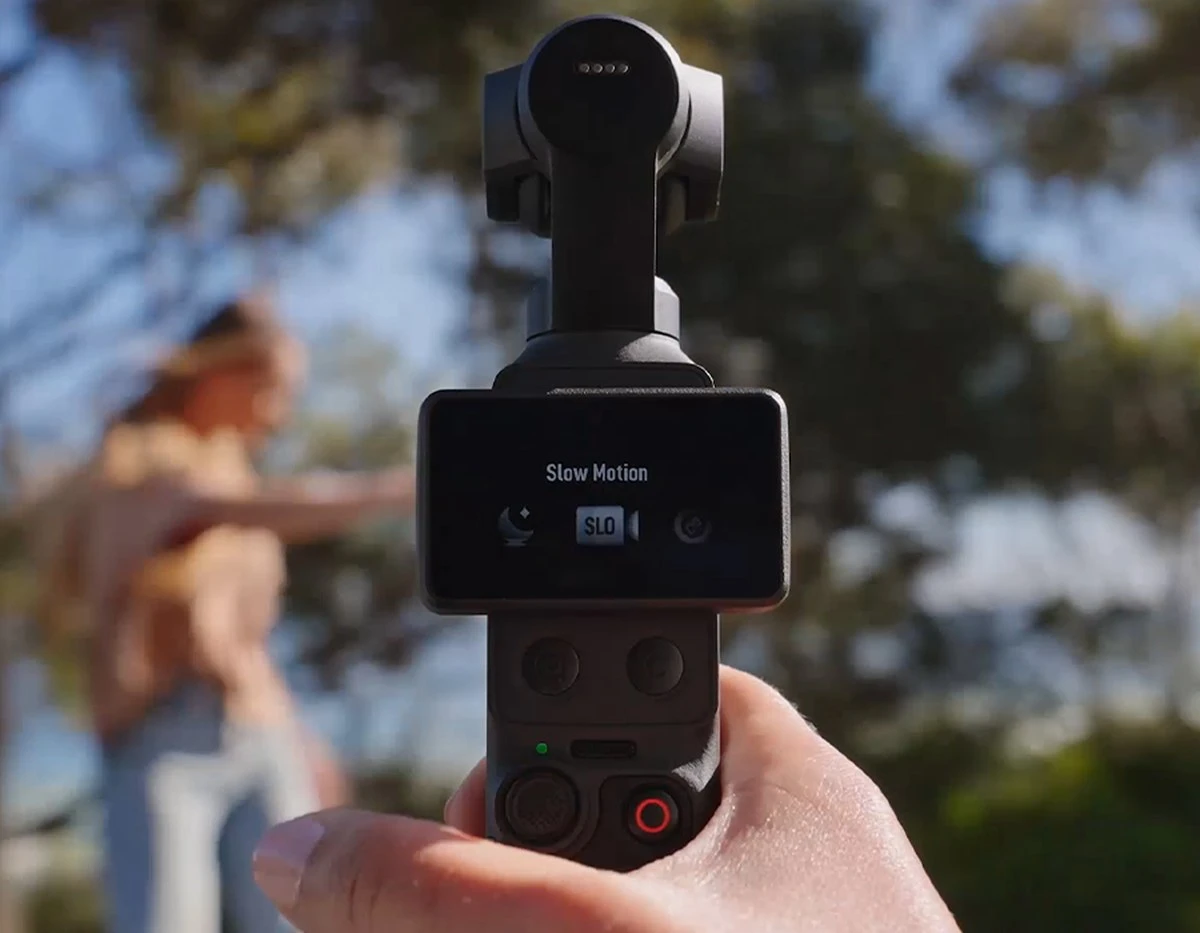

Пристрій DJI Osmo Pocket 4 масою 190.5 г розроблений для швидкісних обходів кришок люків та вузьких трапів без ризику втратити рівновагу на крутих суднових сходах. Його тривісний механічний карданний підвіс відпрацьовує кутові коливання з точністю ±0.005°, повністю поглинаючи крокову вібрацію оператора. Вбудована пам’ять об’ємом 107 ГБ зі швидкістю передачі даних до 800 МБ/с дозволяє фіксувати тривалі відеообходи навіть за відсутності карт пам’яті.
Повнокадрова камера для відео Canon EOS R6 Mark III + RF 24-105mm f/4 L IS закриває протокольні вимоги сюрвеєрів завдяки апаратному дублюванню на два слоти пам’яті.
Які конструктивні вузли камери захищають сенсор від морської корозії?
Стійкість фототехніки на борту морського судна вимірюється здатністю протистояти солоній корозії, пилу насипного вантажу та безперервному вібраційному навантаженню. Специфікація корпусу та внутрішніх механізмів флагманської моделі безпосередньо впливає на надійність зібраних доказів.
| Технічний вузол | Заводський норматив | Суднова доказова цінність |
|---|---|---|
| Повнокадровий CMOS-сенсор 32.5 Мп | 35.9 x 23.9 мм, 6960 x 4640 пікселів | Забезпечує чисту світлосильну зйомку в глибоких неосвітлених трюмах без зернистості та цифрового шуму, що робить видимими сліди намокання та патьоків |
| Подвійний слот карт пам’яті | 1x CFexpress Type B + 1x SD UHS-II | Апаратне дублювання: одночасний запис на два носії формує недоторканий архівний оригінал для капітанського сейфа та робочу копію для передачі сюрвеєру P&I клубу |
| Комбінована стабілізація IBIS + Lens IS | Ефективність до 8.5 EV (ступенів експозиції) | Повне нівелювання низькочастотної вібрації корпусу від суднового валолінійного комплексу та бортової хитавиці на відкритій палубі |
| Всепогодний магнієвий корпус | Герметизація стиків і кнопок, захист від пилу та бризок | Безвідмовна робота при штормових бризках морської солоної води, високій вологості до 85% та в умовах пильного навантаження руди, зерна чи сірки |
| Захисна механічна шторка сенсора | Закриття шахти матриці при вимкненні та знятті об’єктива | Захищає відкритий сенсор від потрапляння абразивного вантажного пилу та солоного аерозолю під час оперативної заміни оптики на палубі |
| Штатний об’єктив RF 24-105mm f/4 L IS | Діапазон від ширококутного 24 мм до телефото 105 мм | Дозволяє інспектувати стан комінгсів люків, стріл суднових кранів та високих конструкцій трюму без небезпечного підйому офіцера на висоту |
| Відеозапис високої чіткості | 4K 60p оверсемплінг з 7K сенсора без кропу, 10-біт 4:2:2 C-Log3 | Фіксує високий динамічний діапазон між сліпучим океанським сонцем на палубі та глибокими чорними тінями всередині відкритих трюмів |

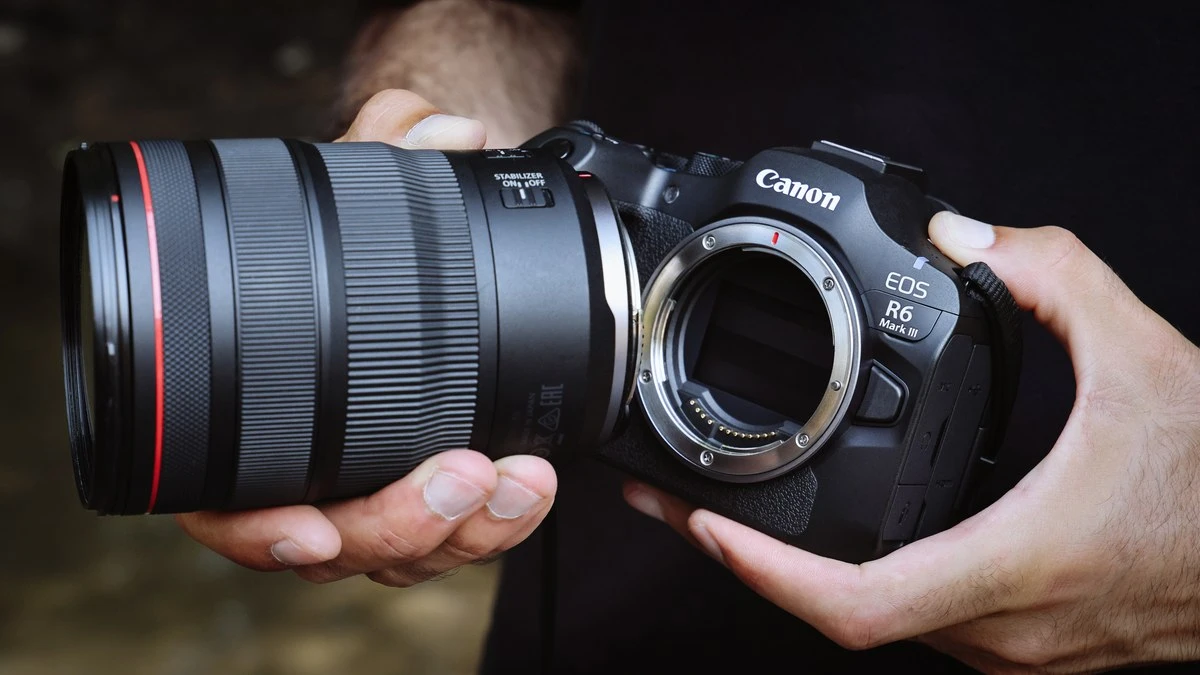

Сенсор Canon R6 Mark III захищений автоматичною механічною шторкою, яка фізично перекриває доступ до шахти матриці щоразу, коли судновий офіцер вимикає живлення камери перед зміною оптики. У відкритому морі повітря насичене мікрокраплями солі, а під час вантажних операцій на палубі виникає щільна завись абразивного зернового чи рудного пилу. Абразивний пил миттєво пошкоджує відкриту матрицю.
На FilmexPro вартість комплекту Canon EOS R6 Mark III з оптикою RF 24-105mm f/4 L IS становить 162 050 грн на 19.10.2026 для оснащення інспекційної служби судна. Акумулятор LP-E6P ємністю 16 Вт·год забезпечує до 510 кадрів за стандартом CIPA при зйомці через екран або до 620 кадрів в енергозберігаючому режимі. Опускання захисних ламелей шторки рятує сенсор від солоного туману під час зміни об’єктива.
Апаратні межі сенсорів, механічних підвісів та корпусних ущільнень у морському рейсі
Експлуатація оптичного обладнання на морському транспорті суворо регламентується міжнародними правилами техніки безпеки та конструктивними обмеженнями рухомих механізмів. Судновий екіпаж зобов’язаний чітко розмежовувати зони допустимого застосування камер, щоб уникнути пошкодження техніки чи порушення вимог вибухобезпеки.
Відкриті прецизійні шарніри 3-осьового гімбала DJI Osmo Pocket 4 вразливі до контакту з важким мінеральним пилом під час перевезення цементного клінкеру або залізорудного концентрату. Дрібні абразивні частки проникають у зазори між електромоторами та рамкою підвісу, викликаючи заклинювання осей або підвищене навантаження на стабілізатор. Під час переходів між вантажними трюмами пристрій необхідно блокувати транспортувальним ковпаком. Механічний вузол потребує дбайливого поводження.
Особливе обмеження стосується танкерного та газовозного флоту. Правила безпеки ISGOTT категорично забороняють використання будь-яких стандартних побутових або професійних камер без сертифіката Gas-Free всередині вантажних танків, насосних відділень та кофердамів. Інспекція таких зон проводиться лише після повної примусової дегазації та замірів газоаналізатором, або ж оптичним контролем з безпечної відстані за допомогою телеоб’єктива 105 мм з надбудови. Без сертифіката газової безпеки Gas-Free будь-яка зйомка у танках суворо заборонена правилами ISGOTT.
